角型调节阀

高压角型调节阀

[型号]
HAH□□□
公称压力ANSI2500的高压角形调节阀。
  • 公称压力:ANSI2500
  • 阀芯与阀座采用能防止高压流体磨耗的硬质合金钢

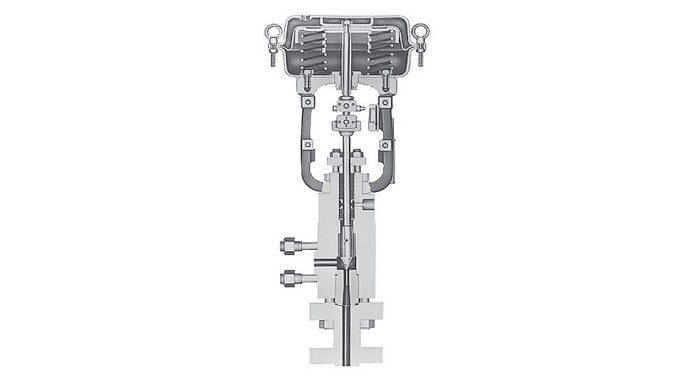

结构图
阀门类型 高压角式调节阀
型号 HAH□□□
连接口径 3/4B~1-1/2B
压力等级 ANSI 2500级
连接形式 法兰:RF、RJ
阀体材料 SF440A
SUSF304、SUSF316
内件材料 SUS440C
SUS316、SUS316+CoCr-A堆焊
使用温度范围 0~+425℃
阀座泄漏等级 IV级
Cv值范围 0.33~9
可调比 30:1(选项50:1)
特点・用途 高温、高压的磨损工况
选项


角型调节阀是流体的入口与出口的中心线呈垂直交叉的构造。一般入口在旁边、出口在下部。

采用这种构造,可使粘度大的流体、含固形物的流体等、一般被称为泥浆的流体容易通过阀内,适合于这些流体的控制。另外,由于可防止因流体的气蚀或闪蒸引起阀体的损伤,所以适合于会产生这些条件的流体。

是为了解决采用通用阀对应困难的课题而采用的阀形式。所以作为特殊品对应,可把陶瓷或超硬合金等各种材料用于内阀或其周围的部品。
