套筒调节阀・双座调节阀

压力平衡型套筒调节阀

[型号]
ACP□□□
支持广泛应用需求的套筒式调节阀。
  • 用较小的操作力便可控制高压差的流体
  • 用于要求动态稳定性、耐气蚀/耐闪蒸的场合
  • 取得 SIL 3 Capable-美国 exida 公司认证

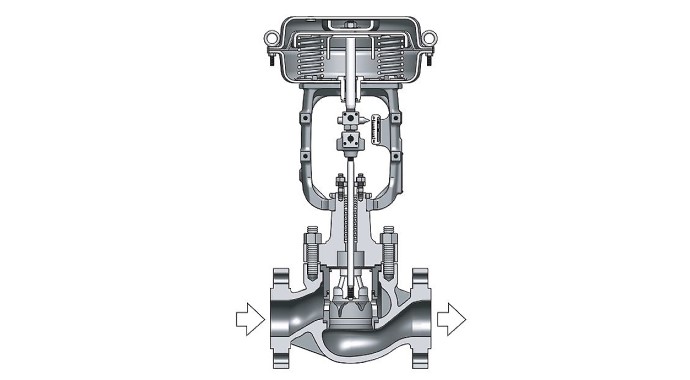

结构图
阀门类型 压力平衡式笼式调节阀
型号 ACP□□□
连接口径 1-1/2B~12B
压力等级 JIS 10K~40K
ANSI(JPI)150~600
连接形式 法兰:RF、FF、RJ
焊接:SW、BW
阀体材料 SCPH2、SCPH21、SCPH61、SCPL1、SCS13、SCS14A
A216WCB、A217WC6、A217C5、A352LCB、A351CF8、A351CF8M
内件材料 A351CF8M、CoCr-A堆焊
SCS24
使用温度范围 -196~+400℃
阀座泄漏等级 IV级
Cv值范围 10~1440
可调比 50:1(选项75:1)
特点・用途 ・密封环结构
・石油化工、化工工艺的通用中口径管路
选项 低泄漏填料函
波纹管密封上盖

提供多种材料规格

提供水、蒸汽、燃料油等一般用途使用的碳钢、腐蚀性流体控制时必须的高腐蚀性不锈钢、树脂材料等本体材料的产品。

严酷应用环境的对应

 套筒调节阀在高温、高差压流体的控制时不可缺少,耐气蚀性能优异。另外,可适用降低蒸汽或气体的空气力学的噪音的低噪音音规格。

严酷应用环境的对应

属密封(IV级、V级)、软密封(VI级)。

优良的防外部泄漏性能

阀杆上可附加波纹管密封。这方面的需求增加,可适用于近年来需求不断增加的与VOC(挥发性有机化合物)的Fugitive Emission管制符合的填料规格。

高控制性

通过宽可调比与智能阀门定位器的组合,实现高控制性。

另外,独有的双坐阀内阀构造,从本质上消除了相同形式调节阀的因受流体反力而引起的反转现象的弱点,可实现稳定的控制。
