涡街流量计

多变量式涡街流量计 型号 AX22□□

[型号]
AX2200, AX2211, AX2222
在线型多变量式涡街流量计可以测量液体、气体、蒸汽的体积流量或质量流量。
搭载白金热电阻及半导体压力传感器,可测量由温度、压力补偿后的质量流量。
  • 可测量液体、气体、蒸汽的体积流量或质量流量
  • 可选择并输出流量、温度、压力、流体的计算密度
  • 没有可动部件,结构可靠性高
  • 从极低温的液化气到高温气体或过热蒸汽都可以使用
多变量式涡街流量计 型号 AX22□□是汇集了阿自倍尔集团的技术,具有“多变量”的独特流量计。
涡街流量计可以测量液体、气体、蒸汽等各种流体的流量,适适用流体温度范围:-200℃~+400℃。
型号AX22□□可以特别针对气体(燃气)、过热蒸汽进行高精度的流量测量。
利用搭载了“涡流传感器”“压力传感器”“温度传感器“三个传感器的多变量功能,测量流量、流体温度、流体压力,通过密度补偿测量气体、液体、蒸汽等各种流体的质量流量。

在线型

一机四用:具有流量计、压力变送器、温度变送器、质量流量计算器四个功能,可从体积流量、质量流量、流体温度、流体压力、计算密度中选择三个参数进行输出,实现测量的效率化和成本削减。

通过温度、压力测量的密度补偿功能实现高精度的质量流量测量。

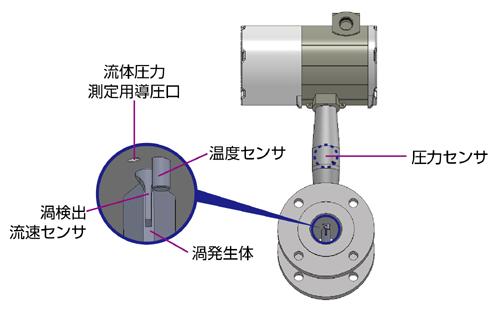

多变量式涡街流量计 型号 AX2□□□的内部构造

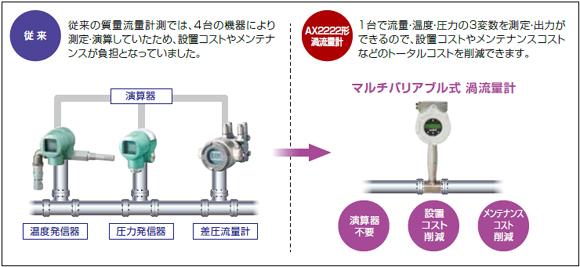

一机四用!

通过测量流体温度、流体压力这两个变量,进行测量流体的密度补偿,可以对因温度、压力而发生密度变化的气体以及过热蒸汽进行高精度的质量流量测量。

因为一台流量计就可以测量并输出流量、温度、压力三个变量,所以在测量这三个变量的过程中,无需设置多个设备和布线,可以降低总成本。

基于温度、压力的出色的密度补偿功能

下面对波义耳查理公式*和本设备的密度计算公式进行比较。(*用于一般气体密度补偿的计算公式)

以320℃过热蒸汽为例,将过热蒸汽表中记载的密度作为真值,比较用波义耳查理公式计算的密度和用本设备的计算式计算的密度,发现本设备的计算密度与过热蒸汽表的密度非常吻合。

此外,用波义耳查理公式计算的密度随着压力升高,与过热蒸汽表的密度之差会增大。(参照A图)

B图显示了用本设备及波义耳查理公式计算的密度与过热蒸汽表的密度误差。 该误差与质量流量精度误差相加。

本设备能够高精度地测量质量流量是基于正确的密度计算,能够用于测量各种过热蒸汽和气体的质量流量。

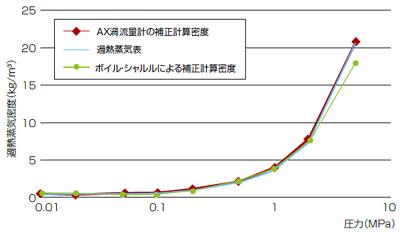

■ 320℃过热蒸汽的密度[A图]

■ 320℃过热蒸汽表的密度差(%)[B图]
